ATTACCO RAPIDO IDRAULICO
Gli attacchi rapidi Oriel sono sinonimo di sicurezza, adattabilità e durabilità. Soddisfano le normative Internazionali, Europee e Nazionali

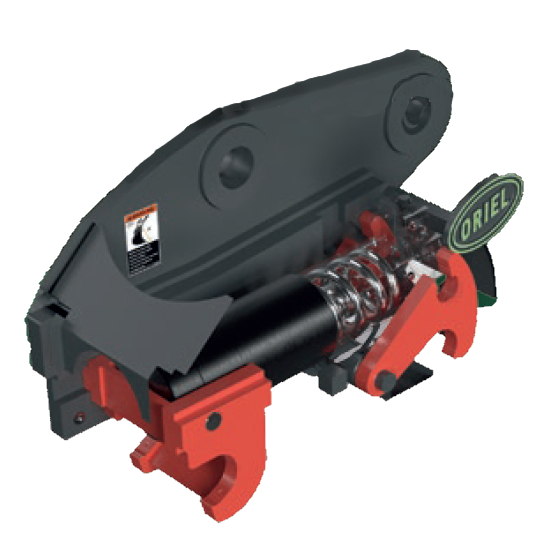

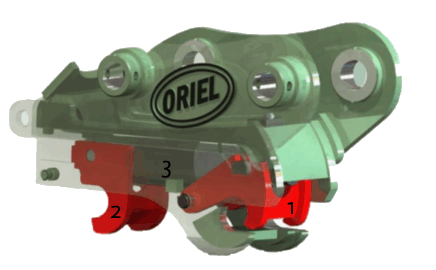

- Attacco rapido compatto, composto da solo 3 pezzi mobili (Front Lock (1) – Back Lock (2) – Cilindro (3) ).
- Aggancia attrezzature con interasse perni variabile, consentendo anche l’utilizzo di attrezzature di macchine diverse (con escursione fino a 14 cm).
- Nessuna parte meccanica o idraulica esposta.
- Realizzato totalmente a mano in Europa.
- Realizzato con acciaio Svedese con peso e spessori maggiorati nei punti di maggior stress.
- Disponibile per macchine da 4,5 a 110 Ton.
- Conforme a EN 474-1 – ISO 13031 – SUVA.
- 3 Blocchi di sicurezza meccanici.
- Nessun punto di ingrassaggio.
- Consolle di comando in cabina installabile in caso di macchina non predisposta di serie
Prima Chiusura

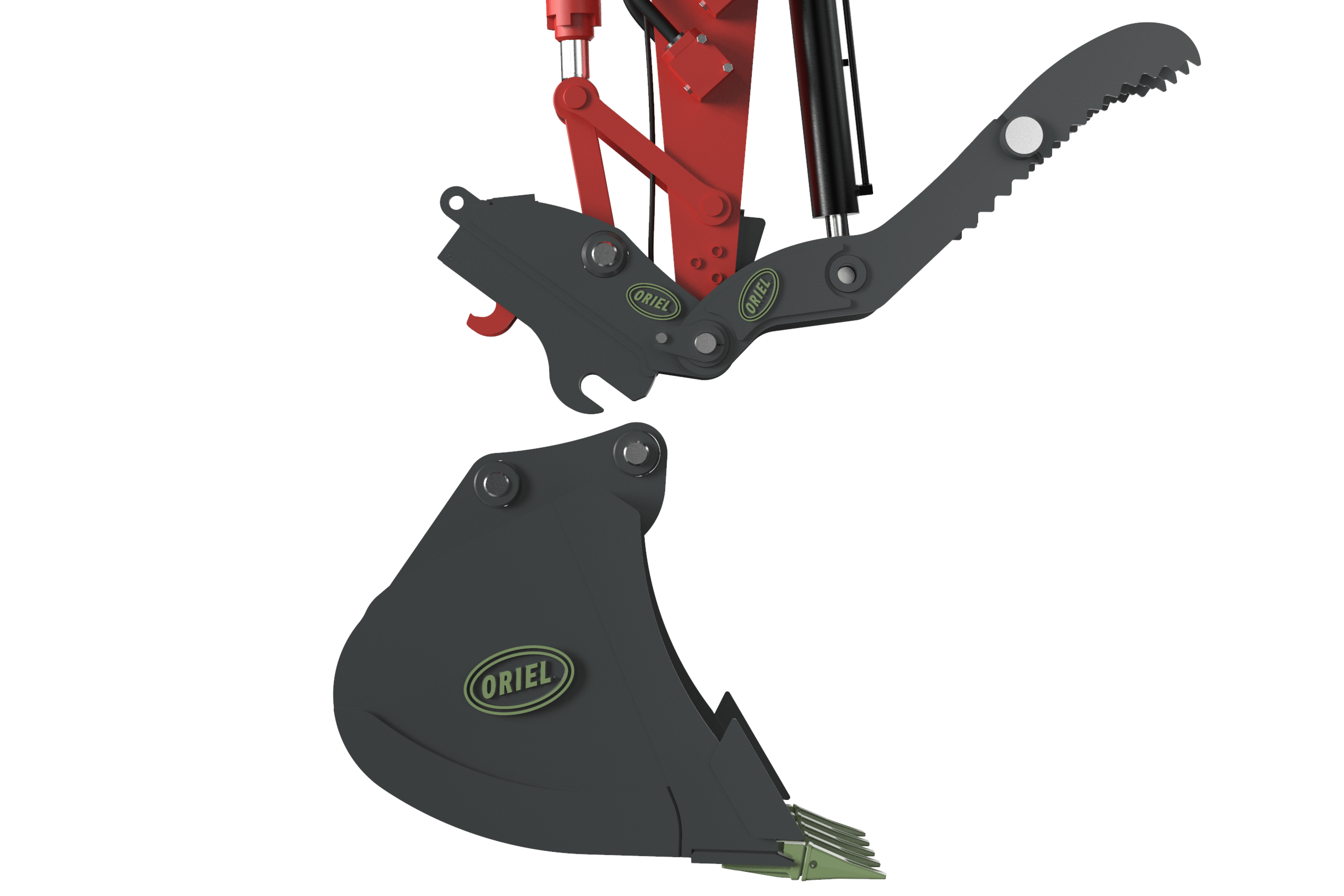

Aggancia il perno anteriore sull’attacco.
Richiama la benna
Seconda Chiusura

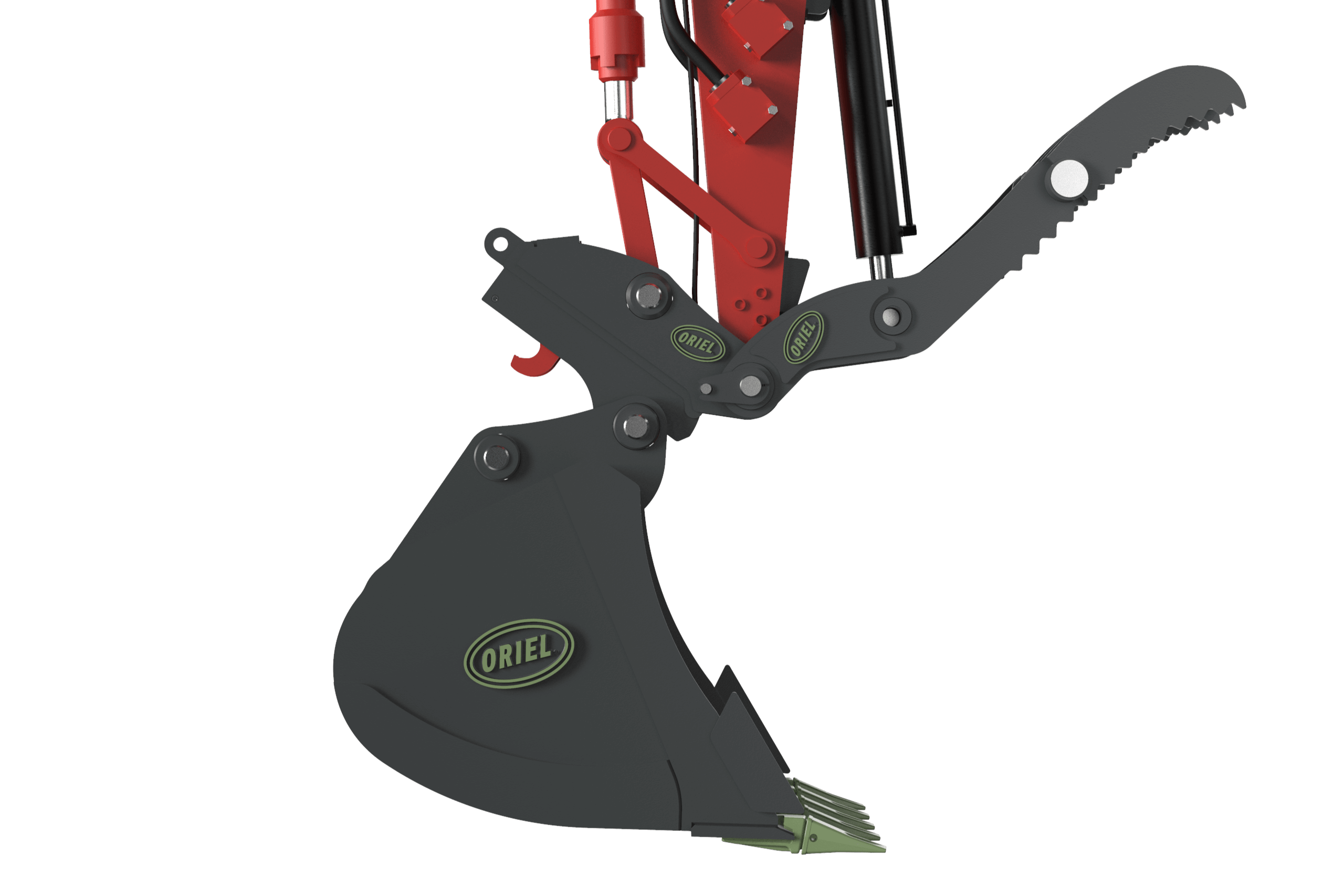

Aggancia il perno posteriore con la seconda chiusura.
Il cilindro e la molla lavorano insieme alle due chiusure
Il cilindro viene bloccato in questo modo:La molla intorno al cilindroIl cilindro mediante la Check valve.
Terza Chiusura (Dead Lock)
La terza chiusura o Dead Lock è un blocco meccanico di tutto l’attacco.
Se per un caso sfortunato dovesse presentarsi un guasto idraulico, questa chiusura manterrà l’attacco nella posizione di blocco.
Quando la chiusura posteriore aggancia il perno posteriore, il cilindro e la molla si estendono generando pressione fra i perni e mantenendo l’attacco solidale con l’attrezzatura.
SCHEDA TECNICA
| Macchina di riferimento | Classe Macchina | Ton. | Modello Attacco Rapido Oriel | Diametro Perni | Interassi Perni Min - Max (mm) | Larghezza (mm) | Peso Kg (lb) |
|---|---|---|---|---|---|---|---|
| HITACHI ZX27U | CLASS 20 | 2–3 | QC35/40A QC35/40B |
35/40 | 130 – 153 137 – 153 150 - 180 160 - 185 |
120 | 44 (97) |
| KUBOTA U35 | CLASS 30 | 3–4 | QC35/40B QC35/40C |
35/40 | 150 - 180 160 - 185 178 – 210 185 – 225 |
120 | 48 (105) |
| CAT 304C | CLASS 40 | 4–5 | QC45/50A QC40/45C |
45/50 40/45 |
220 – 280 220 – 280 |
150 145 |
82 (180) |
| JOHN DEERE 85D | CLASS 80 | 6–9 7-9 |
QC45/50A QC50A QC55A QC60C |
45/50 50 55 60 |
270 – 366 275 - 360 295 - 380 |
160 180 210 |
92 (202) 92 (202) 95 (209) 110 (242) |
| DOOSAN DX140 | CLASS 120 | 10-13 11–15 |
QC60A QC60E QC65A QC65B |
60 65 |
355 – 460 280 - 380 355 - 460 |
250 250 220 |
210 (462) 210 (462) 200 (440) |
| KOMATSU PC160 | CLASS 160 | 15–18 16-19 |
QC70A QC70B QC70C QC70D QC80C QC80D |
70 80 |
365 – 460 380 - 480 385 - 480 |
250 280 250 280 300 280 |
260 (573) 345 (760) |
| VOLVO EC210 | CLASS 200 | 20–25 | QC80A | 80 | 385 – 530 | 300 | 400 (882) |
| LINKBELT 250X3 | CLASS 250 | 24–35 | QC80A QC90A |
80 90 |
385 - 530 475 – 565 |
300 325 |
420 (925) 440 (970) |
| HYUNDAI R360 | CLASS 300 | 30–40 | QC90A QC100B QC110B |
90 100 110 |
475 - 565 | 325 370 390 |
460 (1014) 640 (1410) |
| JOHN DEERE 470G | CLASS 400 | 40–50 | QC100A QC110A QC115A |
100 110 115 |
500 - 640 535 - 645 608 – 685 |
370 390 438 |
740 (1631) 1030 (2270) |
| HITACHI ZX670 | CLASS 600 | 50–60 | QC115A | 115 | 610 – 690 | 438 | 1130 (2490) |
