Attacco Rapido Idraulico

Attacco rapido Idraulico

Gli attacchi rapidi Geith sono sinonimo di sicurezza, adattabilità e durabilità. Soddisfano le normative Internazionali, Europee e Nazionali

  • Aggancia attrezzature con interasse perni variabile, consentendo anche l’utilizzo di attrezzature di macchine diverse (con escursione fino a 12cm).
  • Disponibile da 1 a 85 Tonnellate.
  • Conforme a EN 474-1 – ISO 13031 – SUVA.
  • 3 Blocchi di sicurezza.
  • Bassa manutenzione.
  • Nessun punto di ingrassaggio.
  • Un attacco rapido Geith può farti risparmiare il 25% del tempo totale di funzionamento della macchina rispetto al montaggio diretto.
  • L’operatore può cambiare attrezzatura comodamente e in sicurezza dalla propria cabina.
  • Attacco rapido compatto, composto da solo 16 pezzi.

SICUREZZA

Blocco di sicurezza anteriore

Il blocco di sicurezza anteriore è garantito da una molla che trattiene l’attacco in caso di collegamento errato.

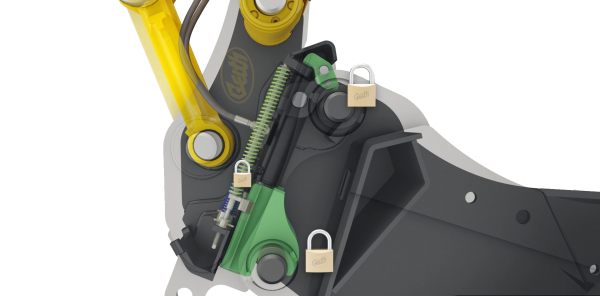

Blocco centrale

Il blocco centrale è garantito dall’intero sistema molle in grado di funzionare in tutti le condizioni ambientali, a differenza dei sistemi a gravità.

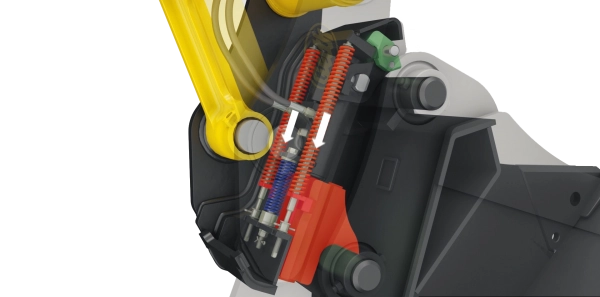

Blocco di sicurezza posteriore

Il blocco di sicurezza posteriore è garantito da due potenti molle che trattengono il perno posteriore dell’attacco in caso di guasto del cilindro.

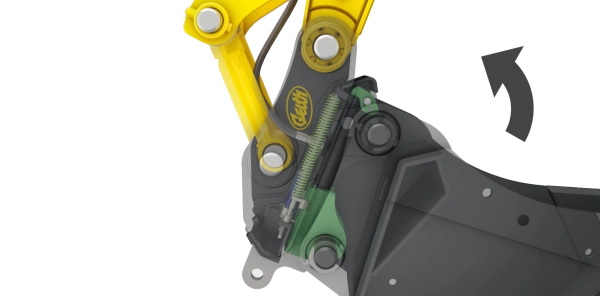

Sistema di controllo

Il sistema di controllo brevettato da Geith garantisce che l’attacco venga rilasciato solo in posizione di benna chiusa.

DURABILITÀ

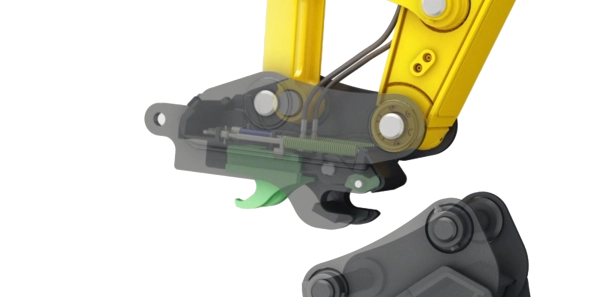

Attacco che non richiede ingrassaggio

Il nostro design semplice non richiede ingrassaggio, meno manutenzione e parti di ricambio che garantiscono un attacco senza problemi.

Attacco in lega di acciaio

Prodotto utilizzando una lega di acciaio ad altissima resistenza per aumentare la durata ottimizzando il peso per migliorare le prestazioni dell’escavatore.

VERSATILITÀ

Multi-Pin pickup

Nella versione G4, il “Multi-Pin Pickup” consente di prelevare benne con diversi diametri di perno fino a 80 mm.

Benne in posizione rovescia

Possibilità di lavorare con benne in posizione rovescia per consentire all’operatore di scavare contro i muri e sotto i tubi.

SCHEDA TECNICA VERSIONE G4

Geith Hydraulic Quick Coupler Min Max Range

Peso Escavatore (Tons)
Diametro Pin
(mm)
Modello Peso
kg (lbs)
1 – 2 25 / 30 QC25-30H 18 (40)
2 – 4 35 / 40 QC35-40H 35 (77)
4 – 8 45 / 50 QC45-50H 73 (161)
7 – 12 50 / 55 / 60 QC50-55-60H 92 (203)
12 – 16 60 / 65 QC60-65H 191 (421)
16 – 25 70 / 80 QC70-80H 327 (721)
*Il peso è approssimativo e varia a seconda della configurazione dell’attacco.
Tutti gli attacchi hanno un intervallo variabile di interasse perni (x – y), la larghezza della base dell’attacco (z) dipende dalla presenza di calibri.
Tutte le dimensioni per modello sono disponibili su richiesta.

SCHEDA TECNICA VERSIONE G3



Geith Hydraulic Quick Coupler Min Max Range

Peso Escavatore
(Tons)
Diametro Pin
(mm)
Modello Peso
kg (lbs)
4 – 6 45 QC45G3 65 (143)
6 – 8 50 QC50G3 73 (161)
8 – 10 55 QC55G3 75 (165)
10 – 13 60 QC60G3 175 (386)
12 – 14 65 QC65G3 183 (404)
14 – 18 70-71 QC70-71G3 215 (473)
18 – 24 80 QC80G3 327 (721)
24 – 35 90 QC90G3 422 (930)
30 – 40 100 QC100G3 721 (1589)
33 – 46 110 QC110H 721 (1589)
45 – 60 115 QC115H 1090 (2402)
50 – 65 120 QC120H 1090 (2402)
65 – 70 130 QC130H 1460 (3217)
70 – 87 140 QC140H 1623 (3577)

*Il peso è approssimativo e varia a seconda della configurazione dell’attacco.Tutti gli attacchi hanno un intervallo variabile di interasse perni (x – y), la larghezza della base dell’attacco (z) dipende dalla presenza di calibri.

Tutte le dimensioni per modello sono disponibili su richiesta.
